Прицел ночного видения НПЗ ПН23-3, (3)

ПН-23-3 (ЭМП101Г-01/2-21РА)

Пок. 3 (1800/2500мкА/лм, мин.60штр/мм), 3х, Ø 50 мм, 80ммF/1,6, ручная регулировка усиления ЭОПа, фокусировка объектива от 10 м, доп. планка Пикатинни

Прицел предназначен для наблюдения за местностью, обнаружения, распознавания целей и ведения прицельной стрельбы из охотничьего оружия калибров 5,45÷9,3 мм при естественной ночной освещенности от 0,003–0,005 лк до 1,5 лк.
Прицел обеспечивает распознавание цели на дистанции до 300 м с ЭОП поколения 2+, и до 400 м с ЭОП поколения 3. Прицел может быть выполнен с ЭОПом зеленого или черно-белого свечения, а также может иметь исполнение с одним из трех видов прицельной марки – пика, пика с дальномерной шкалой, mil-dot.
Внутренняя фокусировка объектива обеспечивает четкое видение объектов в диапазоне дистанций от 10 м до бесконечности.
Прицел имеет ручную регулировку коэффициента усиления ЭОПа для лучшей адаптации глаза к перепаду между ночной освещённостью и картинкой в прицеле, продления времени наблюдения без утомления, уменьшения ослепления глаза, создания оптимального контраста между яркостью фона и целью в зависимости от индивидуальных особенностей охотника.
На корпусе прицела расположена планка Picatinny для крепления внешнего ИК-фонаря, целеуказателя и другого дополнительного оборудования.
Модульная конструкция и богатая коллекция кронштейнов обеспечивает его установку на оружие с любой посадочной базой, в том числе боковой и верхний «ласточкин хвост», планка «Picatinny/Weawer», на кронштейны фирм МАК и Apel.
Каждый прицел проходит цикл приемо-сдаточных испытаний, подтверждающих его прочностные, климатические качества.
Прицел эксплуатируется при температуре окружающей среды от плюс 40 до минус 40 °C и относительной влажности воздуха до 98 % при температуре 25 °C.

ОСОБЕННОСТИ

• ЭОП поколения 2+ или 3;
• Высокое качество изображения по всему полю зрения;
• Защита ЭОПа от кратковременных вспышек света;
• Ручная и автоматическая регулировка яркости ЭОПа;
• Планка Picatinny для установки внешнего ИК-фонаря;
• Светосильный объектив 3 крата (F80, 1:1,6);
• Внутренняя фокусировка объектива от 10 м;
• Широкое поле зрения 12 град (21,2 м на 100 м);
• Большое удаление выходного зрачка (50-70 мм) для работы с крупным калибром;
• Модульная конструкция для установки на оружие с различным посадочным местом;
• Исполнение с зеленым или черно-белым свечением ЭОПа, три варианта исполнения сетки;
• Плавная регулировка яркости сетки;
• Управление и настройки прицела просты и удобны;
• Влагозащищенная конструкция, прочный алюминиевый корпус;
• Диоптрийная подвижка ± 3 дптр;
• Один элемент питания типоразмера АА (1,5В);
• Устойчив к ударной нагрузке калибров 9,3 мм для нарезного и 12 для гладкоствольного оружия.

ХАРАКТЕРИСТИКИ ЭОПА 3 ПОКОЛЕНИЯ ЭМП101Г-01/2-21РА
Предел разрешения, штр./мм, минимум	60
Интегральная чувствительность фотокатода, мкА/лм, минимальная/типичная	1800/2000
Отношение сигнал/шум, не менее	23
Коэффициент преобразования, минимальный/типичный	35000/60000

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Дальность распознавания цели типа "Олень" при ЕНО, м	400
Увеличение, крат	3
Угловое поле зрения, град.	12
Диаметр объектива, мм	50 (1:1,6)
Диаметр выходного зрачка, мм	8
Удаление выходного зрачка, мм	50
Расход механизма выверок по вертикали и по направлению, тыс.	±0-10
Шаг выверки	1 см на 100 м
Фокусировка объектива, м	10 - ∞
Диоптрийная подвижка окуляра, дптр.	± 3
Регулировка яркости ЭОПа, %	100 – 30
Напряжение питания, В	1,1 – 1,5, элемент АА
Время непрерывной работы от одного источника питания АА 1500мА/ч, ч	15 при t 20oС 3 при t минус 20oС
Рабочая температура, oС	± 40
Габаритные размеры, (ДхШхВ), мм	238,5x97,5x85
Масса с источником питания без кронштейна, кг	0,95

Прицел имеет 3 варианта исполнения сетки:
1. С пикой в центре поля зрения;
2. С дальномерной шкалой;
3. Типа "mil-dot".


Вариант 1. Сетка с пикой. Вид поля зрения.

Вариант 2. Сетка с дальномерной шкалой. Вид поля зрения.

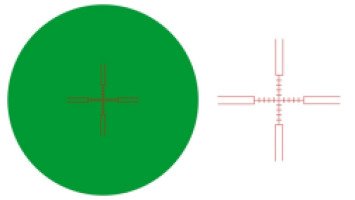

Вариант 3. Сетка типа "mil-dot". Вид поля зрения. Вид штрихов.
